一、產品特點
    TYK-GD02型 地鐵繼電保護實訓設備基于地鐵真實的設備加以教學改造，以滿足供電崗位人員對電力系統微機保護基本功能的學習和實驗。還能滿足培養學員進行保護常用繼電器（重合閘繼電器、差動繼電器、功率方向繼電器、同步檢查繼電器、感應型反時過流繼電器、整流型方向阻抗繼電器、相位表及開關組件等）的工作原理、內部結構、基本特性和整定調試與校驗的專業技能。同時，能滿足相關技術競賽、職業技能鑒定的要求。

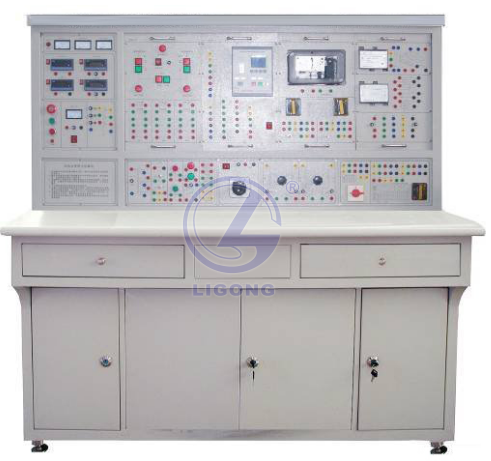

1、TYK-GD02型 地鐵繼電保護實訓設備采用掛箱結構，可以根據實驗實訓內容需要進行組合。實驗臺能夠滿足實驗實訓指導書中全部實驗實訓內容，實驗儀表精度高。實訓臺實驗所需要的部件和專用連接導線，所提供部件的性能、規格等均能滿足實驗的需要?？刂破凉╇姼綦x，并設有內、外電壓、電流型漏電保護裝置。
2、為進行繼電保護實驗實訓，實驗臺配備三相交流電源，可調交流電壓源、電流源、直流電源、可調電阻、固定電阻等電源和可調負載。
3、設備具有完備的安全保護措施，以保證設備和人身的安全。
4、實驗實訓臺的左側是電源控制屏，中間和右側是掛箱懸掛區，在掛箱區的下邊是電源及調壓器、電阻器等實驗用部件，可以根據不同的實驗項目選擇不同的掛箱，實驗臺中部設有兩個抽屜，下部是儲藏室。實驗臺兩邊設有兩個單相三線220V電源插座和一個三相四線380V電源插座。
二、安全保護
保證進行實驗師生的人身安全，杜絕觸電事故對師生的傷害，這是本實驗實訓臺*重要的安全性指標，滿足開放型教學的要求，實驗實訓臺設有完善的人身安全防護措施：
1、進線總開關為電流型漏電保護小型斷路器。
2、實驗臺內部安裝有電網電源隔離變壓器，將實驗用電與電網隔離，所有的外引實驗電源均從隔離變壓器后面引出（即浮地設計）。
3、在隔離變壓器前、后均裝有電壓型漏電保護器，用于檢測實驗實訓臺殼體電壓。
4、實驗實訓臺所用實驗導線均為安全型無法觸及插接線。
5、各種實驗電源均裝有過載跳閘保護。
6、電壓表電流表等均設有過載保護回路。
7、實驗實訓臺殼體接地，實驗實訓臺后面設有接地端子。
8、電網電源以及實驗電源如發生情況，電流漏電保護和電壓漏電保護同時檢測工作，其中電網漏電保護器或實驗電源漏電保護器跳閘，隔離變壓器前、后電壓漏電保護作用于切斷實驗臺控制交流接觸器；實驗電源漏電保護，以及隔離變壓器前、后電壓漏電保護還有動作報警功能，動作后須手動復位。動作指標；電流：30mA； 電壓：不大于36V。
三、技術條件
1、輸入電源：三相四線(或三相五線)，380V±5%  50Hz
2、工作環境：溫度-10～+40º，相對濕度<85%(25℃) 海拔<4000m；使用于無腐蝕性氣體、無明顯塵埃的場合。
3、漏電保護指標：  電流：30mA； 電壓：不大于36V。
4、整機容量：<1.5KVA
5、重    量：<180公斤
6、外型尺寸：1786×720×1600mm
四、配置清單

五、功能
A、繼電器特性實驗實訓：
1．電磁型電壓繼電器實驗實訓
2．電磁型電流繼電器實驗實訓
3．電磁型時間繼電器實驗實訓
4．電磁型中間繼電器實驗實訓
5．帶保持線圈的中間繼電器實驗實訓
6．帶延時觸點的中間繼電器實驗實訓
7．信號繼電器實驗實訓
8．負序電壓繼電器實驗實訓
9．沖擊繼電器特性實驗實訓
10．一次重合閘繼電器特性實驗實訓
11．閃光繼電器實驗實訓
B、繼電器保護實驗實訓
1．定時限過電流保護實驗實訓
2．瞬時過電流速斷保護實驗實訓
3．反時限過電流保護實驗實訓
4．6-10KV線路二段式電流保護實驗實訓
5．6-10KV線路三段式電流保護實驗實訓
6．低電壓閉鎖過電流保護實驗實訓
7．低電壓啟動過電流動作實驗實訓
8．復合電壓起動過電流保護實驗實訓
9．單側電源線路三相一次重合閘實驗實訓
10．自動重合閘前加速保護實驗實訓
11．自動重合閘后加速保護實驗實訓
12．發電機過電壓保護實驗實訓
13．明備用二路電源互投電路實驗實訓
14．暗備用母聯斷路器自動投入電路實驗實訓
C、二次控制回路實驗實訓
1．斷路器手動分閘、合閘實驗實訓
2．閃光繼電器構成的閃光裝置實驗實訓
3．具有燈光監視的斷路器控制實驗實訓
4．具有燈光音響監視的斷路器控制實驗實訓
5．中央復歸  不重復動作事故信號裝置實驗實訓
6．中央復歸  可重復動作事故音響信號裝置
7．裝有防跳閉鎖的斷路器控制回路實驗實訓
8．中央復歸重復動作預告信號裝置實驗實訓
9．6～10KV母線的電壓測量和絕緣監視實驗實訓
D、繼電保護綜合實驗實訓
1．線路二段電流保護與自動重合閘前加速實驗實訓
2．線路二段電流保護與自動重合閘后加速實驗實訓
3．低電壓閉鎖過電流保護與自動重合閘前加速實驗實訓
4．低電壓閉鎖過電流保護與自動重合閘后加速實驗實訓
5．低電壓啟動過電流保護與自動重合閘前加速實驗實訓
6．低電壓啟動過電流保護與自動重合閘后加速實驗實訓
7．復合電壓啟動過電流保護與自動重合閘前加速實驗實訓
8．復合電壓啟動過電流保護與自動重合閘后加速實驗實訓
9．二路電源互投與定時限過電流保護實驗實訓
10．二路電源互投與電流速斷保護實驗實訓
11．母聯斷路器自動投入與定時限過電流保護實驗實訓
12．母聯斷路器自動投入與電流速斷保護實驗實
E、微機保護模擬實驗實訓
1 .電流速斷保護模擬實驗
2．帶方向閉鎖的電流速斷保護模擬實驗
3．低壓閉鎖電流速斷保護模擬實驗
4．帶定值加倍電流速斷保護模擬實驗
5．限時電流速斷保護模擬實驗
6．帶方向閉鎖的限時電流速斷保護模擬實驗
7．低壓閉鎖限時電流速斷保護模擬實驗
8．帶定值加倍限時電流速斷保護模擬實驗
9．定時限過流保護模擬實驗
10．帶方向閉鎖的定時限過流保護模擬實驗
11．低壓閉鎖定時限過流保護模擬實驗
12．帶定值加倍定時限過流保護模擬實驗
13．反時限過流保護模擬實驗
14．負序電流保護模擬實驗
15. 負序電壓保護模擬實驗
16．過電壓保護模擬實驗
17．低電壓保護模擬實驗
18．失壓保護模擬實驗
19．CT回路斷線告警模擬實驗
20．PT回路斷線告警模擬實驗
21．控制回路電源失電模擬實驗
22．合閘回路斷線告警模擬實驗
23．跳閘回路斷線告警模擬實驗
24.線路自動重合閘模擬模擬實驗
25.后加速保護模擬實驗
26.進線備自投模擬實驗
27.母聯備自投模擬實驗
28.逆功率保護模擬實驗
